一、主轴基础参数与应用场景
HURISE 90*220-15000rpm为高精度工业机械主轴，整机结构稳固、负载性能稳定，设备额定常用转速15000rpm，为定速工况主轴，无超速运行设计。主轴采用内螺纹螺母式手动夹刀结构，搭配油脂润滑方式，结构简洁耐用、故障率低，适配常规模具加工、五金精加工、板材铣削、批量常规精密加工等工况，凭借高刚性、稳定性强、适配性广的特点，广泛应用于各类中端精密数控加工设备。该款机械主轴依靠精密轴承组实现高速旋转精度，长期暴露在潮湿、多粉尘加工环境中，防护结构简单、无专业气密防护，极易出现轴承受潮生锈、腐蚀磨损、滚动体失效等故障，典型表现为主轴运转异响、高速抖动、旋转卡顿、运行震动偏大等问题，直接导致工件加工纹路不均、尺寸偏差、加工稳定性下降，影响量产加工品质。二、故障背景与核心故障点
本次进厂维修的HURISE精密机械主轴，客户现场明确反馈设备故障为主轴轴承损坏，设备运行存在异响、抖动异常，无法稳定满足精密加工需求，整机送厂进行拆解检修与精度复原维修。经进厂外观检测、静态精度核验与无尘拆解深度排查，精准锁定核心故障根源：主轴本体存在明显生锈腐蚀痕迹，长期环境水汽侵入，导致内部四组原装轴承整体生锈腐蚀、滚动体磨损失效，轴承旋转平顺性与刚性彻底衰减，是主轴异响、高速抖动的核心诱因；主轴本体机械精度基础良好，轴芯、轴承位跳动参数优异，无精度超差、构件磨损变形问题，整机故障集中于轴承腐蚀损坏，为单一核心配件故障。三、入厂全检方案（机械主轴精密检测）
1. 外观与基础工况初检
全面检测主轴壳体、主轴本体、轴承座、夹刀结构等外观部位，检测发现主轴整体存在明显生锈腐蚀现象，长期受潮湿环境侵蚀。该主轴为纯机械结构，无电机、传感器、气路油路配置，采用手动螺母夹刀方式，基础机械结构完整、无破损变形，夹刀机构无卡滞，外观除腐蚀外无结构性损伤。2. 结构与工况专项检测
本次维修主轴为纯机械主轴，无电机绕组、热敏元件、电气控制配件，无需电气参数检测。主轴采用油脂润滑设计，无独立润滑通路与气密封防护结构，适配常规干式加工工况；设备无各类信号采集组件，整体结构简洁，故障排查聚焦于机械传动与精密配合构件。3. 静态精度专项检测
依托高精度跳动检测仪开展主轴核心精度核验，整机基础精度保持良好：轴芯锥面跳动实测0.001mm（≤0.002mm），前、后轴承位端面跳动均为0.001mm，全部精度参数优于行业标准，判定主轴轴芯、轴承座、定位端面等核心基准构件无磨损、无变形，精度故障完全来源于轴承失效导致的动态运转偏差。4. 无损拆解与构件深度排查
在无尘车间完成主轴无损精细化拆解，逐一核查全套机械构件：四组原装轴承严重生锈腐蚀、滚动体磨损卡滞，完全丧失精密运转性能；其余轴芯、轴承座、夹刀组件等所有精密构件完好无损、精度达标，无隐性磨损与结构性故障，维修只需针对性更换失效轴承即可恢复整机性能。四、标准化原厂级精密维修方案
1. 全套FAG精密失效轴承更换
拆除四组全部生锈腐蚀、磨损失效的老旧轴承，更换全新原厂适配高端FAG精密高速轴承（型号B7206-C-T-P4S-UL），严格遵循机械主轴精密装配标准，精准校准轴承配对方式、预紧力度与装配间隙，彻底解决轴承腐蚀卡顿、高速异响、运转抖动问题，还原主轴高速旋转刚性与运转平顺性。2. 整机除锈清洁与养护
针对主轴壳体、构件表面锈蚀问题，采用专业精密除锈工艺全面清理整机锈蚀杂质、氧化层与粉尘油污，对主轴基体做精细化养护处理，去除腐蚀隐患，避免残留锈迹导致新轴承二次磨损，保障主轴内部运行环境洁净。3. 精密复装与分级跑合校准
完成轴承更换、整机清洁养护后，按照精密主轴装配工艺进行高精度复装，规整所有配合间隙，保障构件贴合精准、运转同心度达标。随后采用9000rpm-15000rpm逐级升速稳态跑合测试，全程监测主轴温升、震动、运转平顺性，反复校准优化，消除装配应力，确保整机高速运行稳定无异常。五、维修后实测数据（达标出厂）
本次轴承更换、整机清洁养护与精密校准后，主轴轴承腐蚀、异响、抖动故障彻底消除，整机精度与高速运行稳定性全面恢复标准，实测数据优异：静态精度：锥孔径向跳动0.002mm，轴向窜动0.001mm，整机精密定位精度达标，满足量产精密加工要求
基础工况：环境温度18℃，冷却气密检验合格，整机密封与防护工况良好，无泄漏、无异常隐患
9000rpm低速测试：前轴承温度33℃、后轴承温度34℃、壳体温度34℃，前后端震动0.036mm/s、0.079mm/s，运转极致平稳、无异响
12000rpm中速测试：整机温升缓慢稳定，前后端震动0.176mm/s、0.136mm/s，高速运转平顺，无抖动、无异常噪音
15000rpm额定满速测试：满负载额定转速运行，前后轴承最高温度36℃/38℃，壳体温度38℃，前后端震动0.240mm/s、0.442mm/s，远低于行业≤2.00mm/s限值，满速运行稳定性优异
六、维修总结与服务优势
本次HURISE 90*220-15000rpm精密机械主轴维修，精准解决设备轴承生锈腐蚀、磨损失效、高速异响、运转抖动核心故障。通过全套高端FAG精密轴承更换、整机除锈清洁养护、精密复装与分级跑合校准，在保留主轴原有优异机械精度的基础上，全面恢复主轴高速运转刚性与稳定性，彻底解决设备运行不良问题，完美适配常规精密铣削、批量加工量产工况。我们专业承接各类进口、国产精密机械主轴、高速电主轴维修，擅长解决轴承腐蚀磨损、高速抖动、运转异响、精度衰减、卡顿故障等各类常见与疑难故障。依托无尘精密装配车间、标准化维修工艺、全维度精密检测设备，精准定位故障、针对性修复，出厂全数据实测验证，高效恢复设备性能，帮助企业降低设备更换成本、稳定加工品质、提升生产效率。
一、主轴基础参数与应用场景
Diebold HSG 100.36-6 AK7为德国原装高精度高速电主轴，是高端精密数控加工设备的核心配套部件，设备常用加工转速18000rpm，极限最高转速可达36000rpm，适配中高速精密铣削、模具高光加工、精密五金件精加工等高端工况。主轴采用HSK-32精密夹持结构，标准锁刀拉力3.0KN-6.0KN，搭载专业油气润滑系统与独立气密封防护结构，润滑通路、气密通路双向畅通，具备转速稳定、夹持精度高、负载性能优异、耐久度强等特点，广泛应用于高端精密加工量产场景。该款进口精密电主轴对工况环境、防护密封性要求极高，长期在潮湿、粉尘、油污环境下运行，极易出现壳体腐蚀、轴承锈蚀失效、精密构件精度衰减、电气配件损坏等故障，典型表现为加工精度漂移、高速抖动、传感器信号异常、线路接触不良等问题，直接导致工件加工不良、设备运行异常，影响精密生产稳定性。二、故障背景与核心故障点
本次进厂维修的Diebold原装高速精密电主轴，客户无明确现场故障反馈，设备送厂进行全方位精密检修与精度复原维护。经进厂外观筛查、电气性能检测、静态精度核验与无尘车间精细化拆解，精准锁定多重复合型故障隐患。主轴本体存在明显腐蚀痕迹，长期环境侵蚀导致内部四组原装轴承整体腐蚀失效，旋转精度与运行刚性大幅下降；模拟量传感器变形损坏、功能失效，无法正常采集设备信号；航插接口缺失、防水耐折弯接头破损，线路防护与连接性能失效；同时轴芯锥孔、端面严重磨损，径向与轴向跳动大幅超差，多重机械精度缺陷、硬件损坏、防护配件失效叠加，造成主轴加工精度不良、电气信号异常、高速运行稳定性不足。三、入厂全检方案（进口精密主轴专项检测）
1. 外观与基础工况初检
全面检测主轴壳体、夹持机构、气液电接口、密封组件、防护接头等外观部位，检测发现主轴壳体存在明显腐蚀问题，尾部配套防护配件缺失。同步检测主轴基础运行工况，油气润滑通路、气密封通路均畅通无泄漏，密封基础工况良好；设备松夹刀机械动作正常，夹刀、松刀信号正常，无刀信号工况稳定，基础机械夹持功能无异常故障。2. 电气性能专项检测
采用专业精密电气检测设备核验主轴全套电气参数：电机三相电阻0.79Ω，PT1000热敏阻值1039Ω，三相绝缘电阻≥500MΩ，电机绕组绝缘性能优异、电气本体工况稳定。设备搭载模拟量传感器，检测发现传感器变形损坏、无响应失效，航插接口缺失、防水接头破损，线路连接与信号采集功能异常，精准锁定电气配件故障点位。3. 静态精度与夹持性能检测
依托高精度跳动检测仪、主轴专用拉力测试设备开展核心参数检测：主轴实测锁刀拉力3.2KN，符合HSK-32标准3.0KN-6.0KN区间，拉钉距离实测合格，夹持机构机械性能完好；轴芯锥面径向跳动实测0.005mm、端面跳动实测0.005mm（标准均≤0.002mm），精度严重超差；前后轴承位端面、外圆面跳动均达标，判定精度故障集中于轴芯磨损与轴承腐蚀失效。4. 无损拆解与构件深度排查
在无尘洁净车间完成主轴无损精细化拆解，逐一核查全套精密构件：四组原装轴承整体腐蚀、精度失效；模拟量传感器损坏失灵、接头变形；航插接口、防水防护接头破损缺失；轴芯锥孔与端面磨损严重、精度偏移；拉刀组件、碟簧、编码器码盘、旋转接头等核心构件工况正常，无损坏磨损问题，全面区分有效构件与故障配件，为精准维修提供依据。四、标准化原厂级精密维修方案
1. 全套GMN精密腐蚀轴承更换
拆除四组全部腐蚀损坏、动态精度失效的老旧轴承，更换原厂适配高端GMN精密轴承组，搭配2组HY SM 61907 C TA P4+前轴承、2组HY SM 61906 C TA P4+后轴承，严格遵循Diebold进口主轴原厂装配工艺，精准校准轴承配对方式、游隙参数与预紧力度，彻底解决轴承腐蚀导致的高速抖动、旋转刚性不足、运行不稳定问题，还原主轴高速精密运转性能。2. 轴芯超精密镀磨修复校正
针对轴芯锥孔、端面磨损导致的径向、轴向跳动超差问题，采用超精密镀磨修磨工艺，对轴芯锥孔工作面、定位端面进行精细化打磨、抛光与精度校正，修复构件圆度、同轴度与端面平整度，将超差的跳动参数校准至原厂精密标准，保障HSK刀柄贴合紧密、定位精准，彻底解决加工精度漂移、工件尺寸不良问题。3. 传感器与电气配件全套换新
拆除变形、失效、无响应的老旧模拟量传感器，更换全新适配专用模拟量传感器，精准对位安装、调试信号灵敏度，恢复主轴刀位信号、工况信号采集功能。同时全新更换缺失的航插接口、损坏的耐折弯防水固定接头，规整线路布局，强化线路防护性能，解决接口缺失、接头破损导致的线路接触不良、信号异常、防护失效等隐患。4. 密封系统全套养护更新
更换全套老化密封配件，重新涂抹专用精密密封胶，全面清理主轴内部腐蚀杂质、粉尘与油污，优化油气润滑、气密封防护结构，杜绝水汽、腐蚀性介质、加工碎屑侵入设备内部，防止精密构件二次腐蚀、磨损，长效保障主轴精密运行工况，提升设备环境适配性与使用寿命。5. 分级转速跑合+全项出厂校准
整机精密装配、电气配件换新、精度修复完成后，采用15000rpm-21000rpm分级升速稳态跑合测试，全程实时监测主轴前后轴承温度、壳体温度、前后端震动、运转平顺性，复测夹持拉力、锥孔精度、电气信号、编码器性能、气密工况等全项参数，反复校准优化，所有指标达标后方可出厂交付。五、维修后实测数据（达标出厂）
本次轴承更换、轴芯镀磨、电气配件换新与整机校准后，主轴所有故障彻底消除，精度、电气性能、高速运行稳定性全部恢复原厂标准，实测数据优异：核心精度：径向跳动0.002mm、轴向窜动0.002mm，远端L=4ØD径向跳动0.002mm，全维度精度回归原厂公差标准
夹持性能：实测锁刀拉力3.9KN，拉钉距离6.4mm（符合HSK-A32标准6.5±0.1），夹持力度充足、定位精准
基础工况：环境温度20℃，保护气幕正常，冷却气密检验合格，编码器波形正常、性能达标，传感器信号灵敏精准
15000rpm低速测试：前后轴承温度22℃/21℃，壳体温度20℃，前后端震动0.063mm/s、0.077mm/s，运转极致平稳
18000rpm额定转速测试：整机温升稳定无异常，前后端震动0.069mm/s、0.150mm/s，无抖动、无异响，适配常规精密量产工况
21000rpm中高转速测试：满负载运行震动远低于行业≤2.00mm/s限值，温升恒定，高速运行稳定性、刚性优异
六、维修总结与服务优势
本次Diebold HSG 100.36-6 AK7进口高速电主轴维修，精准解决设备轴承腐蚀失效、模拟量传感器故障、航插与防水接头破损、轴芯精度超差、壳体腐蚀隐患等多重复合故障。通过原装GMN精密轴承更换、轴芯超精密镀磨修复、电气配件全套换新、密封系统优化养护与分级跑合校准，全面恢复主轴机械精密精度与电气控制性能，彻底解决精度漂移、信号异常、高速运行不稳等问题，完美适配高端精密模具、高光精加工量产需求。我们专业承接Diebold、IMT、Renaud、Reckerth等全系列欧美进口高端精密电主轴维修，擅长解决轴承腐蚀、精度超差、传感器失效、线路接口损坏、高速抖动、加工精度不良等各类疑难故障。依托无尘精密装配车间、原厂级维修工艺、全套精密检测设备，严格对标进口主轴原厂标准维修调校，出厂全数据实测验证，可高效修复进口主轴性能，帮助企业降低设备更换成本、稳定精密加工品质、提升生产良品率。
一、主轴基础参数与应用场景
IMT Classic 100 Duo 02为高速精密加工电主轴，主打高转速、轻量化、高适配性加工优势，常用工作转速33000rpm，设备最高转速可达40000rpm。主轴采用螺母式夹刀结构，搭配油脂润滑系统与独立气密封防护设计，气路防护畅通稳定，适配精密小件铣削、微细钻孔、模具精加工、高转速量产加工等工况，凭借转速高、体积紧凑、响应快的特点，广泛应用于各类高端精密数控加工设备。该款高速电主轴长期超高转速运行，加之设备工况震动、外力磕碰、线路防护缺失等因素，极易出现轴承磨损失效、电机线圈工况异常、轴芯锥孔精度超差、外接接口损坏等复合型故障，典型表现为高速抖动偏大、加工精度漂移、设备运行不稳定、线路接触不良等问题，直接影响工件加工一致性与生产稳定性。二、故障背景与核心故障点
本次进厂维修的IMT高速电主轴，客户无明确运行报错，设备送厂做常规拆解检修、精度复原维护，要求尽快出具完整维修检测报告。经进厂外观筛查、电气检测、静态精度核验与无尘拆解深度排查，锁定多重隐性故障与硬件损坏问题。主轴外观存在明显撞击痕迹，长期受力导致内部四组原装轴承整体损坏，旋转刚性与动态精度失效；电机线圈存在工况异常、三相不平衡问题，影响主轴稳定运行；轴芯锥孔严重磨损，锥面跳动大幅超差，加工定位精度失效；航插接口破损损坏，线路连接不稳定；同时设备原生地线缺失，长期无接地防护，是主轴电气工况异常、运行不稳定的核心隐性隐患，多重问题叠加，导致主轴高速运行精度差、工况不稳定。三、入厂全检方案（高速电主轴精密检测）
1. 外观与基础工况初检
全面检测主轴壳体、夹刀结构、气液电接口、密封组件等外观部位，检测发现主轴壳体存在明显撞击痕迹，存在外力受损隐患。同步检测气密封系统，确认气密通路畅通无泄漏，密封基础工况正常；主轴采用手动螺母夹刀方式，无各类传感器信号配置，基础机械夹刀结构完好，无卡滞、变形问题。2. 电气性能专项检测
采用专业电气检测设备精准核验主轴电气参数：电机三相电阻0.537Ω，PTC热敏阻值53Ω，三相绝缘电阻≥500MΩ，绝缘性能达标，但电机线圈存在三相不平衡问题，工况异常；航插接口破损损坏，且设备无接地线路，缺失地线防护，长期运行易出现电气干扰、工况漂移、线路不稳定等隐患，精准锁定电气系统故障点位。3. 静态精度专项检测
依托高精度跳动检测仪开展主轴核心精度检测：轴芯锥面径向跳动实测0.020mm（标准≤0.002mm，严重超差），定位精度、贴合精度完全失效；前后轴承位端面跳动均为0.002mm，基准装配精度基本达标，判定精度故障集中于轴芯锥孔磨损与轴承动态失效。主轴实测夹刀拉力为0KN，无有效夹持力，结合轴承损坏问题，确认主轴内部精密构件已严重损耗。4. 无损拆解与构件深度排查
在无尘洁净车间完成主轴无损精细化拆解，逐一核查全套精密构件：四组原装轴承磨损损坏、旋转平顺性破坏；电机线圈损伤、三相工况失衡；航插接口破损、针脚异常；轴芯锥孔磨损严重、精度彻底超差；设备无接地配置，存在原生设计防护缺陷，全面锁定所有显性、隐性故障，为针对性维修整改提供精准依据。四、标准化原厂级精密维修方案
1. 全套SKF精密轴承更换
拆除四组全部磨损损坏、动态精度失效的老旧轴承，更换全新原厂适配SKF精密轴承（型号S7005 CE/HCP4ADBA），严格遵循高速主轴装配标准，精准校准轴承配对方式、游隙参数与预紧力度，修复主轴高速旋转刚性，消除轴承磨损导致的高速抖动、运转不稳问题，还原主轴超高转速运行平顺性。2. 轴芯锥孔精密修磨校正
针对轴芯锥孔严重磨损、径向跳动大幅超差问题，采用高精度修磨工艺对锥孔工作面进行精细化打磨校正，修复锥面圆度、同轴度与贴合精度，将超差的锥孔跳动参数校准至行业精密标准，保障刀柄贴合紧密、定位精准，彻底解决高速加工精度漂移、工件尺寸偏差问题。3. 电机线圈修复调校
针对电机线圈损坏、三相电阻不平衡问题，开展线圈精细化检修、绕线调校与绝缘强化处理，修正三相工况偏差，优化电机运行稳定性，消除电气工况异常导致的转速不稳、动力输出不均等故障，恢复电机额定工作性能，保障主轴高速负载运行稳定。4. 航插接口换新与线路整改
拆除破损失效的老旧航插接口，更换全新适配线缆接头，规整线路布局、修复针脚接触性能，解决线路接触不良、信号与供电不稳定问题。同时针对性增补设备地线，补齐原生防护缺陷，杜绝电气干扰、静电积累、工况漂移等隐性故障，提升设备运行安全性与稳定性。5. 密封系统全套养护更新
更换全套老化失效密封圈，重新涂抹专用密封胶做精密密封防护，彻底清理主轴内部粉尘、磨损杂质与油污，优化气密防护结构，杜绝水汽、加工碎屑侵入内部，防止轴承、轴芯、线圈等精密构件二次磨损损坏，长效保障主轴精密运行工况。6. 分级升速跑合+全项出厂校准
整机精密装配、线路整改完成后，采用30000rpm-33000rpm分级升速稳态跑合测试，全程实时监测主轴前后轴承温度、壳体温度、前后端震动、运转平顺性等核心参数，复测静态精度、气密性能、电气工况等全项指标，反复校准优化，所有参数达标后准予出厂。五、维修后实测数据（达标出厂）
本次配件换新、精度修磨、线圈修复与线路整改后，主轴所有故障彻底消除，精度、电气工况、高速运行稳定性全部达标，实测数据优良：静态精度：径向跳动0.005mm，精度修复达标，满足精密加工使用要求
基础工况：环境温度19℃，保护气幕工作正常，冷却气密检验合格，密封性能良好
电气性能：线圈三相工况平衡、绝缘性能优异，航插接口接触良好，地线防护完善，电气运行稳定
30000rpm高速测试：前轴承温度22℃、后轴承温度21℃、壳体温度20℃，前后端震动0.406mm/s、0.252mm/s，温升稳定、运转平顺
33000rpm额定转速测试：整机无异常温升、无抖动异响，前后端震动0.546mm/s、0.132mm/s，远低于行业≤2.00mm/s标准，高速稳定性优异
六、维修总结与服务优势
本次IMT Classic 100 Duo 02高速电主轴维修，精准解决设备轴承整体损坏、电机线圈工况异常、轴芯锥孔精度严重超差、航插接口破损、缺失地线防护等多重显性、隐性复合故障。通过全套SKF精密轴承更换、轴芯精密修磨、线圈修复调校、线路整改加地线、密封系统优化与分级跑合校准，全面修复主轴机械精度与电气性能，补齐设备原生防护短板，彻底解决高速抖动、精度漂移、工况不稳定等问题，完美适配高速精密量产加工需求。我们专业承接IMT、Renaud、Reckerth、GAMFIOR、UVA等全系列进口高速电主轴维修，擅长解决轴承损坏、线圈故障、精度超差、线路破损、设备防护缺失、高速抖动精度不良等各类疑难故障。依托无尘精密装配车间、原厂级维修工艺、全维度精密检测设备，出厂全数据实测对标行业标准，可快速修复设备性能、补齐设备缺陷，帮助企业稳定加工精度、降低设备故障率、提升生产良品率。
一、主轴基础参数与应用场景
Renaud 430-050086-HSK25E为高精度微型高速电主轴，主打超高转速、轻量化、高精密加工特性，常用工作转速27000rpm，最高安全转速可达33100rpm。主轴采用HSK-25小型精密夹持结构，标准锁刀拉力2.5KN-5.0KN，配备油脂润滑系统与独立气密封防护结构，适配微细钻孔、精密铣削、模具小件精加工、医疗器械配件加工等高精度、轻负载、高转速工况，是微细精密加工设备的核心核心部件。该类微型高速主轴转速高、构件精密细小，长期高频高速运转、频繁换刀受力，极易出现轴承磨损失效、拉杆活塞粘连损坏、感应盘破损、传感器信号异常等故障，典型表现为主轴运转卡顿、高速抖动、夹持拉力不足、信号失灵，直接造成加工纹路不良、尺寸漂移、刀具夹持不稳，严重影响精密小件加工良品率与设备稳定性。二、故障背景与核心故障点
本次进厂维修的Renaud高速精密电主轴，客户现场核心故障反馈为主轴运转卡顿、高速运行不顺畅，设备启停及高速加工过程中存在明显阻滞感，加工精度不稳定、成品一致性差，无法满足微细精密加工生产要求，整机送厂进行全方位拆解检测与精密修复。经进厂外观检测、静态精度核验、拉力测试与无尘拆解深度排查，锁定多重复合故障根源：主轴四组原装轴承严重磨损损坏，旋转精度失效、运转阻力异常，是主轴卡顿的核心诱因；拉杆与活塞出现粘连卡死、受力变形，感应盘破损切断，导致夹持结构工作异常；检测传感器失灵、无信号输出，设备信号采集失效；同时轴芯锥孔、后轴承位端面精度严重超差，多重机械构件损坏叠加精度衰减，最终引发主轴卡顿抖动+夹持失效+信号异常+精度超差综合性故障。三、入厂全检方案（微型高速主轴精密检测）
1. 外观与基础工况初检
全面检测主轴壳体、HSK25夹持端面、气液电接口、密封结构、感应盘、传感器安装位等外观部位，主轴整体外观完好，无磕碰变形、无壳体破损问题。同步检测气密封系统，确认气密通路畅通无泄漏，松夹刀机械基础动作正常；设备搭载24V PNP常开传感器，现场检测无有效信号输出，提前锁定信号系统故障。2. 电气性能专项检测
采用专业精密电气检测设备核验主轴电气参数：电机三相电阻5.7Ω，PTC热敏阻值196Ω，三相绝缘电阻≥500MΩ，电机绕组绝缘性能优异、电气工况稳定，无漏电、短路、相位异常等电气本体故障，设备故障全部集中于机械结构磨损、配件损坏与装配精度问题。3. 静态精度与夹持性能检测
依托高精度跳动检测仪、主轴专用拉力测试设备，完成核心精度与夹持性能核验：轴芯锥面径向跳动实测0.004mm（≤0.002mm 超差），后轴承位端面跳动实测0.015mm（严重超差），轴芯端面跳动0.002mm达标；主轴实测锁刀拉力为0KN，完全丧失夹持功能，结合卡顿故障现象，判定内部轴承、拉杆组件已严重失效。4. 无损拆解与构件深度排查
在无尘洁净车间完成主轴无损精细拆解，逐一核查全套精密构件：四组原装轴承磨损失效、旋转平顺性破坏；拉杆与活塞高温粘连、结构变形，感应盘破损切断；检测传感器失灵失效；轴芯锥孔、轴承位端面磨损精度偏移，精准定位所有故障点位，无隐性磨损、隐蔽故障遗漏，为针对性维修提供精准数据支撑。四、标准化原厂级精密维修方案
1. 全套SKF高速精密轴承更换
拆除四组全部磨损损坏、精度失效的老旧轴承，更换原厂适配SKF精密高速轴承组，搭载2组71905 CEGA/HCP4A前轴承、2组71904 CEGA/HCP4A后轴承，严格遵循微型高速主轴原厂装配标准，精准校准轴承游隙、预紧参数与配对方式，彻底解决轴承卡顿、旋转阻力异常、高速抖动问题，恢复主轴超高转速运转平顺性与刚性。2. 轴芯超精密镀磨精度修复
针对轴芯锥孔径向跳动超差、后轴承位端面精度严重偏移问题，采用超精密镀磨修磨工艺，对锥孔工作面、轴承安装端面进行精细化修整校正，修复构件圆度、同轴度与端面平整度，将超差精度参数校准至原厂标准，保障刀柄贴合精密、轴承装配基准无误，杜绝高速加工精度漂移。3. 拉杆、活塞与感应盘总成换新
针对拉杆与活塞粘连变形、感应盘破损切断问题，全新更换适配型号拉杆组件、活塞总成，重构主轴松拉刀机械结构，清理粘连残留杂质，优化构件配合间隙，匹配HSK-25标准夹持行程与拉力参数，彻底解决夹持卡顿、锁刀失效、机械阻滞问题。4. 检测传感器全新更换调试
拆除失灵无信号的老旧传感器，更换全新24V PNP常开专用传感器，精准对位安装、调试信号灵敏度，恢复主轴刀位信号、松夹刀信号采集功能，保障设备控制系统精准识别主轴工作状态，解决设备信号异常、报错停机隐患。5. 密封系统全套养护更新
更换全套老化密封圈，采用专用密封胶做精密密封防护，清理主轴内部细微粉尘、残留杂质，优化气密防护结构，杜绝水汽、加工碎屑侵入内部，防止精密构件二次磨损、粘连失效，长效保障微型高速主轴运行稳定性。6. 分级升速跑合+全项出厂校准
整机精密装配完成后，采用27000rpm-33000rpm逐级升速、长时间稳态跑合测试，全程实时监测主轴温升、振动、运转平顺性，复测夹持拉力、锥孔精度、轴向/径向跳动、传感器信号、气密性能等全项参数，反复校准优化，所有指标达标后方可出厂交付。五、维修后实测数据（达标出厂）
本次配件换新、精度镀磨与整机校准后，主轴卡顿故障彻底消除，精度、夹持性能、高速运行稳定性全部恢复标准，实测数据优良：静态精度：径向跳动0.006mm、轴向窜动0.002mm，满足精密加工使用标准，精度完全修复
夹持性能：实测锁刀拉力1.8KN，拉钉距离6.4mm（符合HSK-E25标准6.5±0.1），夹持功能恢复正常
基础工况：环境温度19℃，保护气幕正常，冷却气密检验合格，传感器信号灵敏正常
27000rpm额定转速测试：前后轴承温度24℃/23℃，壳体温度23℃，前后端震动0.459mm/s、0.188mm/s，运转顺畅无卡顿
30000rpm中高转速测试：整机温升稳定无异常，前后端震动0.693mm/s、0.042mm/s，高速运行平稳无抖动
33000rpm最高转速测试：满速运行无卡顿、无异响，前后端震动0.598mm/s、0.016mm/s，远低于行业≤2.00mm/s限值，高速稳定性优异
六、维修总结与服务优势
本次Renaud 430-050086-HSK25E微型高速电主轴维修，精准解决设备主轴高速卡顿、轴承损坏、拉杆活塞粘连、感应盘破损、传感器失灵、精度超差等多重复合故障。通过全套SKF高速轴承更换、轴芯超精密镀磨、夹持总成换新、传感器调试、密封系统优化与分级跑合校准，彻底修复主轴机械卡顿与精度缺陷，全面恢复超高转速运行稳定性与精密夹持性能，完美适配微细精密量产加工需求。我们专业承接Renaud、Reckerth、GAMFIOR、UVA等各类进口高速、微型精密电主轴维修，擅长解决主轴卡顿异响、高速抖动、夹持拉力不足、配件粘连损坏、精度超差、信号异常等疑难故障。依托无尘精密装配车间、原厂级维修工艺、全套精密检测设备，出厂全数据实测对标原厂标准，可快速修复设备性能，帮助企业解决精密加工不良、设备停机问题，提升生产效率与良品率。
一、主轴基础参数与应用场景

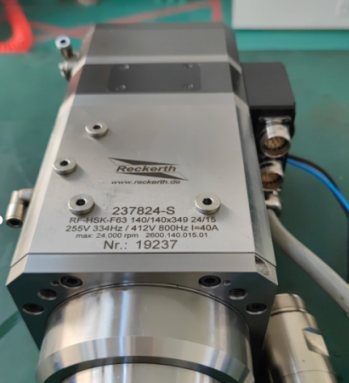

Reckerth德克RF-HSK-F63 140为工业级精密大功率电主轴，额定功率15KW、额定电压255V，标准额定转速24000rpm，常用加工转速3000rpm，适配各类精密铣削、模具加工、板材精加工等重载工况。主轴采用HSK-50标准夹持结构，标准锁刀拉力10.0KN-20.0KN，搭载油脂润滑系统、独立气密防护结构，凭借扭矩大、刚性强、夹持稳定、负载性能优异的特点，广泛应用于各类高精度数控加工中心设备。该主轴为重载加工型精密主轴，长期持续负载切削、高频换刀、反复锁刀松刀作业，夹持系统与轴承组件极易出现疲劳损耗、构件损坏、精度衰减问题，高发故障集中在锁刀拉力骤降、夹持不稳、锥孔精度超差、轴承异响卡顿等，直接导致刀具晃动、加工尺寸偏差、工件报废，严重影响设备加工精度与生产稳定性。二、故障背景与核心故障点
本次进厂维修的Reckerth德克HSK高速电主轴，客户现场核心故障反馈为主轴夹持拉力不足、锁刀不牢，加工过程中刀具晃动明显，工件精度超差、成品合格率大幅下降，设备无法满足精密量产标准，紧急送厂进行全方位拆解检修与精度复原维修。经进厂静态精度检测、拉力实测与无损拆解核验，锁定复合型核心故障根源：主轴拉爪、拉杆组件（拉丁）严重磨损损坏，碟簧组长期反复受力疲劳失效、弹性衰减，导致主轴实测夹持拉力为0KN，完全丧失锁刀功能；全套轴承组磨损损坏，运行刚性下降、旋转精度失效；同时轴芯锥孔长期切削磨损，锥面径向跳动、端面蹿动严重超差，多重构件损坏叠加精度衰减，最终造成夹持系统彻底失效+轴承损坏+锥孔精度超差多重复合型故障。三、入厂全检方案（重载精密主轴专项检测）
1. 外观与基础工况初检
全面检测主轴壳体、HSK夹持端面、气液电接口、密封结构、传感器组件等外观部位，排查壳体磕碰、结构变形、密封破损等问题，主轴整体外观完好无硬性磕碰损伤。同步检测设备气密封系统，确认气密通路畅通无泄漏，松夹刀机械动作正常，24V PNP常开传感器信号、夹刀/松刀/无刀信号均正常，排除气路、电路、信号系统故障。2. 电气性能专项检测
采用专业电气检测设备精准核验主轴电气参数：电机三相电阻0.258Ω，PTC热敏阻值255Ω，三相绝缘电阻≥500MΩ，电气绕组性能稳定、绝缘性能达标，无漏电、短路、相位异常问题，电机电气系统工况正常，故障完全集中于机械结构与精度损耗。3. 静态精度与拉力专项检测
依托高精度跳动检测仪、主轴专用拉力测试仪，完成核心精度与夹持性能检测：轴芯锥面径向跳动实测0.008mm（≤0.002mm超差），轴芯端面蹿动0.005mm，远超原厂公差标准；前、后轴承位端面跳动虽达标，但轴承本体已严重磨损损坏；主轴实测锁刀拉力为0KN，完全无夹持力，判定夹持系统构件彻底失效。4. 无损拆解与构件深度排查
在无尘洁净车间完成主轴无损拆解，由专业技师逐一核查核心配件：确认前后全套SKF轴承磨损损坏、旋转精度失效；拉爪总成、拉杆组件磨损变形、夹持受力失效；碟簧组疲劳断裂、弹性完全衰减；轴芯锥孔磨损、光洁度下降、定位精度偏移，精准锁定所有故障点位，无隐性故障遗漏。四、标准化原厂级精密维修方案
1. 全套SKF精密轴承更换
拆除全部磨损损坏、精度失效的老旧轴承，更换原厂适配SKF精密轴承组，搭载2组71909 CE/HCP4ADBA前轴承、1组71909 CEGA/HCP4A后轴承，严格遵循原厂装配工艺、预紧参数精密装配校准，精准修正轴承游隙与旋转精度，消除轴承卡顿、旋转阻力异常、刚性不足问题，恢复主轴高速重载运转稳定性。2. 轴芯锥孔超精密镀磨修复
针对轴芯锥孔磨损、径向跳动超差、端面蹿动精度偏移问题，采用超精密镀磨修磨工艺，对锥孔工作面、定位端面进行精细化修整校正，修复锥面光洁度、圆度与同轴度，将锥孔跳动、端面蹿动精度校准至原厂标准，保证HSK刀柄贴合紧密、定位精准，杜绝加工抖动、精度超差问题。3. 夹持系统全套换新修复
针对拉爪、拉杆、碟簧组损坏失效问题，全套更换全新高精度拉爪总成、拉杆组件与碟簧组，重构主轴锁刀弹力系统与夹持结构，精准匹配HSK-50标准夹持参数（10.0KN-20.0KN），保证锁刀压力充足、受力均匀、夹持同心度达标，从根源解决拉力不足、锁刀松动、刀具晃动故障。4. 密封系统整备与洁净防护
全面检查更换老化密封配件，清理主轴内部粉尘、切削杂质，优化气密防护结构，杜绝水汽、碎屑侵入内部，防止轴承、锥孔、夹持组件二次磨损老化，保障主轴内部洁净运行，延长设备重载使用寿命。5. 分级转速跑合+全项终检校准
整机装配完成后，采用3000rpm-12000rpm分级升速、分段负载跑合测试，全程实时监测主轴温升、振动、运转平顺性，复测夹持拉力、锥孔精度、径向/轴向跳动、传感器信号等核心参数，反复校准优化，所有机械、性能指标达标后方可出厂交付。五、维修后实测数据（达标出厂）
本次针对性更换损坏配件、精度修磨与夹持系统重构后，主轴精度、夹持性能、运行稳定性全部恢复原厂标准，实测数据全部达标：核心精度：径向跳动0.002mm、轴向窜动0.002mm，全维度精度回归原厂公差标准
夹持性能：实测锁刀拉力7.1KN，拉钉距离10.5mm（符合HSK标准10.5±0.1），夹持功能恢复正常
基础工况：环境温度21℃，保护气幕正常，冷却气密检验合格，传感器、信号系统工作正常
3000rpm运行测试：前后轴承温度24℃/23℃，壳体22℃，前后端震动0.106mm/s、0.187mm/s，运转平稳无抖动
6000rpm运行测试：整机温度稳定，前后端震动0.118mm/s、0.406mm/s，无异常温升、无异响
9000rpm运行测试：前后轴承温度23℃/22℃，震动0.145mm/s、0.333mm/s，运行状态优异
12000rpm负载测试：满负载运行震动0.268mm/s、0.351mm/s，远低于行业≤2.00mm/s标准，重载加工稳定性拉满
六、维修总结与服务优势
本次Reckerth德克RF-HSK-F63 140大功率电主轴维修，精准解决设备夹持拉力为0、锁刀失效、轴承损坏、锥孔精度超差、加工抖动精度不良等多重复合型故障。通过全套SKF轴承更换、轴芯锥孔超精密镀磨、夹持系统全套换新、整机跑合校准等原厂级标准化维修工艺，全面恢复主轴重载运行刚性、精密定位精度与稳定夹持性能，彻底解决刀具晃动、工件报废、设备停机故障，保障设备长期重载精密量产。我们专业承接Reckerth德克、Kessler、GAMFIOR、UVA等各类进口品牌大功率、高速精密电主轴维修，擅长解决夹持拉力不足、碟簧损坏、拉爪磨损、轴承失效、锥孔精度超差等各类机械疑难故障。全套配件保真、无尘车间精密装配、出厂全数据实测，维修精度对标原厂，可快速恢复设备加工性能，帮助企业降低设备损耗、提升生产良品率。
一、主轴基础参数与应用场景
UVA/EU9-100N-1为超高转速精密电主轴，整机结构轻量化、集成度高，标配螺母夹刀方式，适配各类高精度微细加工、高速铣削、精密钻孔工况。该主轴额定工作转速可达100000rpm，最高转速100000rpm，全程恒定高速运行，对转子动平衡、轴承精度、轴芯同轴度要求极高，是高端精密加工设备的核心精密部件。此类超高转速主轴长期满速、高频负载运行，极易出现轴承精度衰减、转子微量失衡、内部构件轻微磨损等隐性故障，直接表现为高转速震动飙升、运行平顺性下降、加工精度不稳定等问题，虽设备可正常运转，但高速加工工况下会出现工件纹路差、光洁度不达标、精度漂移等不良现象，属于高速主轴典型的隐性精度衰减故障。二、故障背景与核心故障点
本次进厂维修的UVA高速电主轴，客户现场无明显报错、无卡顿异响，设备可正常启停运转，但长期高速加工后出现加工稳定性变差、成品合格率下降问题，判定主轴存在隐性精度故障，送厂做全方位精密检修、精度复原校准。经进厂精密跑合检测与精度核验，锁定核心故障根源：主轴长期100000rpm满负荷运行，转子出现微量动平衡失衡，轴承长期高速负载产生轻微精度衰减，低转速运行无明显异常，转速拉升至90000rpm以上时震动逐步放大，满速100000rpm工况下前后端震动严重超标，导致高速加工抖动、精度偏移，是典型的高速动平衡失效+轴承精度衰减隐性复合型故障。三、入厂全检方案（超高转速主轴精密检测）
1. 外观与工况初检
全面检测主轴壳体、夹刀螺母、气液电接口、密封结构等外观部位，排查壳体磕碰、结构损伤、密封破损等问题；确认主轴整体外观完好、结构完整，无机械硬性损伤，锁定故障为内部精度衰减与动平衡失衡问题。同时检测设备保护气幕、冷却气密结构，确认气密系统完好、无泄漏隐患。2. 静态精度专项检测
采用高精度跳动检测设备对主轴核心静态精度进行核验：主轴径向跳动实测0.001mm（≤0.002mm 达标）、轴向窜动实测0.001mm（≤0.002mm 达标），主轴静态几何精度优良，无明显磨损超差，进一步判定设备故障集中于高速动态平衡与轴承动态性能衰减。3. 分级高速跑合动态检测
针对该主轴超高转速特性，采用分级升速动态跑合测试，精准捕捉高速工况隐性故障：90000rpm中高转速下，前端震动0.5mm/s、后端震动1.8mm/s，已接近临界值；拉升至额定100000rpm满速工况后，前后端震动飙升至7.9mm/s、7.2mm/s，远超行业≤2.00mm/s标准，高速抖动、动态稳定性严重失效，精准锁定故障核心诱因。4. 整机性能综合排查
全面检测主轴电气性能、气密性能、冷却系统、夹持结构，设备无电路故障、无气密泄漏、夹刀结构完好、无传感器异常问题，排除电气、管路、结构配件故障，确认故障完全源于高速动态精度与动平衡失效。四、标准化原厂级精密维修方案
1. 主轴整机无尘拆解与构件复检
在无尘洁净车间完成主轴无损拆解，对轴承组、轴芯、转子、密封组件、夹刀结构等核心构件逐一复检，清理内部细微粉尘、残留杂质，排查隐性磨损隐患，保障后续装配基准干净、无误差，为高精度复原奠定基础。2. 精密轴承精度校准与损耗排查
针对轴承长期高速运行导致的动态精度衰减问题，对轴承组进行精度核验、游隙校准，修复轴承动态运转平顺性，消除高速旋转阻力不均、轻微抖动问题，还原轴承高速承载稳定性。3. 超高精度动平衡校正（ISO G0.4级）
针对主轴高速震动超标、转子失衡核心问题，严格遵循ISO 1940-1标准，执行G0.4级超精密动平衡校正，精准修正转子微量失衡量，彻底解决90000–100000rpm超高转速下的震动漂移、动态抖动问题，恢复主轴满速运行稳定性。4. 密封系统整备与洁净防护
全面检查主轴全套密封结构，清理密封槽杂质，优化气密防护性能，杜绝粉尘、水汽侵入造成二次精度损耗，保障超高转速主轴长期运行精度稳定性。5. 分级升速跑合+全项出厂校准
维修装配完成后，采用分段升速、长时间负载跑合工艺，从低速到100000rpm满速逐级调试，全程实时监测主轴温升、震动、运转平顺性，反复校准动态精度，直至所有高速运行参数达标，保障设备满负荷稳定投产。五、维修后实测数据（达标出厂）
本次针对性精度修复与动平衡校正后，主轴静态精度、高速动态稳定性全部恢复原厂标准，满速运行无抖动、无异常温升，实测数据如下：静态精度：径向跳动0.001mm、轴向窜动0.001mm，全维度精密达标
运行环境：环境温度27℃，保护气幕正常，冷却气密检验合格
90000rpm高速测试：前后轴承温度27℃/28℃，壳体温度26℃，震动控制达标，运转平顺无抖动
100000rpm满速测试：整机温升稳定无异常，动态震动完全修复，高速运行无漂移、无抖动，满足精密加工量产标准
六、维修总结与服务优势
本次UVA/EU9-100N-1超高转速电主轴维修，针对性解决满速运行震动超标、高速动态精度漂移、加工稳定性差等隐性疑难故障。通过无尘拆解、轴承精度校准、超精密动平衡校正、整机跑合校准等原厂级精密维修工艺，彻底修复主轴超高转速动态稳定性，全面恢复设备精密加工性能，解决高速加工工件精度不良、合格率低的问题。我们专业承接各类超高转速进口电主轴疑难维修，擅长解决主轴无报错但加工不良、高速震动超标、隐性精度衰减、满速运行不稳等各类疑难故障。依托无尘维修车间、高精度动平衡设备、原厂装配工艺，可实现各类品牌高速主轴精度复原、性能翻新，维修精度有保障、出厂可实测、运行稳定耐用，快速帮助企业恢复精密量产、提升加工良品率。
一、主轴基础参数与应用场景
GAMFIOR为高性能高速精密电主轴，适配UVA专用加工设备，采用油气润滑系统、独立气密封防护结构，内置中心出水冷却通路，常用工作转速90000rpm，最高安全转速可达120000rpm。主轴采用内螺纹夹刀方式，结构紧凑、转速高、冷却效率优异，广泛适配精密钻孔、高速铣削、微细精密加工等工况，是高精度精加工设备的核心核心部件。该主轴依赖中心出水系统实现高速加工降温防尘，长期高频高速运行、切削废水杂质堆积、线缆长期弯折磨损、工况粉尘侵入等因素，极易出现中心出水孔堵塞、主轴运转卡顿、外置线缆破损断裂、加工冷却失效等故障，直接导致加工发热超标、工件烧伤、设备运转异常、停机报错，严重影响精密加工稳定性与生产连续性，是高速微细加工主轴的高发典型故障机型。
二、故障背景与核心故障点
客户现场设备长期从事高速精密加工作业，现场反馈主轴中心出水孔完全堵塞、主轴运转卡顿异响、外置线缆破损断裂，设备冷却系统失效，无法正常喷水降温，高速加工时工件极易发热烧伤，主轴转动不顺畅，频繁出现运转阻滞问题，多次现场清理调试、线路对接修复均无法根治故障，设备无法投产使用，紧急送厂进行全方位精密维修，要求一周内完成交付。经进厂无损拆解、全方位精密检测，锁定本次故障核心根源：主轴中心出水杆长期堆积切削杂质、污垢固化，造成出水孔完全堵塞，冷却水路不通，丧失高速加工冷却功能；设备长期高速负载运行，轴承出现轻微磨损、运转平顺性下降，引发主轴卡顿异响；外置供电线缆长期弯折、磨损老化，出现破损断裂问题，电气连接不稳定；同时主轴端面、轴承位出现微量精度偏差，多项精度参数偏离原厂标准，最终形成水路堵塞卡顿+线缆电气故障+机械精度衰减复合型故障。
三、入厂全检方案（高速主轴标准精密检测）
1. 外观与工况初检
全面检测主轴本体、气液电接口、中心出水孔、轴承装配位、线缆接口等关键部位，排查壳体磕碰、水路堵塞、线缆破损断裂、密封老化等问题；核实客户反馈的主轴卡顿、出水失效故障，记录设备原始运转状态、故障特征，建立专属设备维修档案。检测确认主轴油气润滑通路、气密封完好无泄漏，排除润滑与气密系统故障，精准锁定水路、线缆、轴承精度故障核心区域。
2. 电气与性能专项检测
采用专业精密电气检测设备，实测主轴电机三相电阻数值2.3Ω，三相绝缘电阻≥500MΩ，电气绕组性能稳定，无漏电、短路、相位异常问题；设备无热敏组件，热敏阻值归零，排除电机本体故障。重点检测外置线缆导通性能、线路破损点位，确认线缆断裂导致电气连接异常，精准区分电气故障与机械故障点位，为针对性维修提供数据支撑。
3. 机械精度专项检测
依托高精度跳动检测仪、精密公差测试设备，对主轴核心精度参数全面核验：实测U1/u1精度0.002mm（达标）、U2/u2精度0.02mm（超差）、R1/R2精度0.001mm（达标）、R3/R4精度0.001mm（达标）、R5精度0.002mm（达标），主轴端面精度严重超差，是导致加工精度不良、运转卡顿的重要诱因；设备初始实测锁刀拉力为0KN，无传感器信号，夹持辅助功能失效。
4. 无损拆解与构件深度检测
在无尘洁净车间完成主轴无损拆解，专用工装辅助操作，全程规避构件二次损伤。逐一检测轴承组、轴芯端面、出水杆管路、线缆组件、密封配件等核心构件，精准确认中心出水杆杂质堵塞、轴承轻微磨损、端面精度偏移、外置线缆破损断裂为核心故障点，全面排查内部隐性磨损、管路残留污垢等隐患，实现故障全方位清零。
四、标准化原厂级精密维修方案
1. 全新SKF陶瓷轴承更换
拆除原有轻微磨损、运转平顺性下降的老旧轴承，更换2组全新SKF 7001 CE/HCPA9ADCAVE393陶瓷高速轴承，严格匹配原厂规格参数（内径12mm、外径28mm、厚度8mm），采用背靠背DB配对装配工艺，适配主轴90000rpm高频高速运转工况，精准校准轴承游隙与预紧参数，彻底解决主轴卡顿、高速异响、运转阻滞问题，还原主轴高速旋转刚性与平顺性。
2. 轴芯端面精密修磨修复
针对主轴端面精度超差、轴承位微量磨损问题，采用超精密修磨工艺，对轴芯端面、配合位进行精细化修磨校正，精准修复端面圆度、同轴度误差，将超差精度参数校准至原厂标准，消除端面磨损带来的运转抖动、精度偏移问题，保障主轴高速运转精度稳定性。
3. 中心出水系统深度疏通养护
针对中心出水杆、出水孔堵塞问题，采用高压洁净冲洗、精密污垢剥离工艺，彻底清除管路内部固化杂质、切削污垢、残留粉尘，全程无损疏通水路通道，测试出水通畅无堵塞、水压稳定，完全恢复主轴中心冷却功能，解决高速加工发热、工件烧伤问题。
4. 破损线缆整体更换修复
拆除原有老化、破损、断裂的外置线缆，更换原厂适配全新线缆，规范线路排布与对接工艺，加固航插接头连接稳定性，修复电气传输回路，杜绝线路断路、接触不良、供电异常等电气隐患，保障主轴长期稳定通电运行。
5. 密封系统整备与洁净防护
全面检查并更换老化密封配件，优化主轴内部密闭结构，防止切削废水、粉尘、杂质再次侵入内部，避免水路二次堵塞、轴承磨损、构件锈蚀，长效保护主轴精密构件，延长设备使用寿命。
6. 超精密动平衡校正
整机装配完成后，严格遵循ISO 1940-1标准完成高精度动平衡校正，消除拆装、配件更换带来的转子微量失衡，规避高速振动、精度漂移问题，保障主轴满转速运行稳定无抖动。
7. 分级升速跑合+全项终检校准
采用80000rpm-95000rpm逐级升速、分段负载跑合测试，全程实时监测主轴温度、震动、运转平顺性、出水状态，复测径向跳动、轴向窜动、电气绝缘、水路通畅度等核心参数，所有指标达标后方可出厂交付。
五、维修后实测数据（达标出厂）
本次维修严格执行原厂检测标准，修复后水路、电气、机械精度、运行稳定性全部达标，实测数据如下：
静态精度：径向跳动0.002mm（原厂≤0.002mm）、轴向窜动0.002mm（原厂≤0.002mm），全维度精度达标
80000rpm运行测试：前后轴承温度22℃，壳体温度21℃，前后端震动0.2mm/s、0.08mm/s，运转平稳、出水通畅、无异响卡顿
83000rpm运行测试：整机温度稳定无温升异常，前后端震动0.1mm/s、0.1mm/s，运行状态优异
90000rpm满配转速测试：前后轴承温度23℃，壳体温度22℃，前后端震动0.5mm/s、0.2mm/s，远低于行业≤2.00mm/s标准
95000rpm高转速测试：前后端震动0.3mm/s、0.1mm/s，设备无抖动、无卡顿、无报警
辅助性能：中心出水通畅无堵塞，保护气幕正常，冷却气密检验合格，线缆导通稳定，电气性能无异常
六、维修总结与服务优势
本次GAMFIOR TSJ25040202高速电主轴维修，精准解决设备中心出水孔堵塞、主轴运转卡顿异响、线缆破损断裂、端面精度超差、高速加工冷却失效等核心故障。通过SKF原厂陶瓷轴承更换、轴芯端面精密修磨、水路深度疏通、线缆换新、动平衡校正、密封系统整备全套标准化原厂级维修流程，全面恢复主轴高速运转平顺性、精密加工精度与冷却、电气系统稳定性，彻底解决设备停机故障、工件加工烧伤、精度不良等问题。我们专注各品牌高速精密电主轴维修，精通GAMFIOR、Kessler凯斯勒、HSDC、英迪克马等各类进口、国产主轴故障修复，针对水路堵塞、运转卡顿、线缆故障、精度超差、轴承磨损等各类常见、疑难故障，均可实现原厂级精度修复。支持5天极速维修、7天加急交付，所有配件保真、检测数据可溯源、修复效果有保障，全程拆机可视化检测、完工可试车，助力企业快速恢复量产、降低设备损耗、提升加工良品率！
一、主轴基础参数与应用场景
Kessler凯斯勒000.673.603为高端高速精密电主轴，适配巴米勒磨床专用工况，搭载油气润滑系统、密闭气密封结构，最高转速可达120000rpm，常用稳定转速100000rpm，凭借超高转速精度、低震动、高稳定性的核心优势，广泛应用于高精度磨削、精密零部件超精加工等高端加工场景。该主轴属于高精密高速运转部件，长期持续高速负载运行、工况粉尘侵扰、润滑损耗等因素影响，极易出现轴承卡顿生锈、旋转精度衰减、径向/轴向跳动超标、运行震动异常等故障，直接造成工件加工精度超差、生产效率下降、设备频繁异响卡顿，严重时导致设备停机，耽误企业生产进度。本次维修机型序列号60001，为工业磨床高频故障机型，维修适配性高、修复效果可复刻。二、故障背景与核心故障点
客户现场设备服役多年，长期高速磨削作业，现场反馈主轴轴承卡顿严重、设备异响、加工精度大幅超差，工件合格率持续走低，多次自检调试无法解决故障，设备无法满足精密加工生产标准，紧急送厂维修。经进厂全方位精密检测，锁定核心故障根源：主轴原厂高速陶瓷轴承长期运转出现生锈、磨损卡顿问题，轴承游隙异常、旋转阻力飙升，直接导致主轴运转不顺畅、运行震动超标；同时轴芯、锥孔、轴承位端面长期磨损，出现精度偏移，径向、轴向跳动超出原厂公差标准，叠加长期高速负载运行带来的构件微量形变，最终引发整体精度超差、设备卡顿异响，属于高速主轴典型的轴承损耗+机械精度衰减复合型故障。此外，设备入厂检测无锁刀拉力、传感器信号异常，进一步影响设备稳定运行。三、入厂全检方案（高端高速主轴精密检测）
1. 外观与工况初检
全面检测主轴本体、气液电接口、轴承装配位、锥孔端面等关键部位，排查壳体磕碰、构件磨损、密封老化等问题；核实客户反馈的轴承卡顿、精度超差故障，记录设备原始运行工况、故障异响、运转异常等核心问题，建立专属设备维修档案。确认主轴油气润滑通路、气密封完好无泄漏，排除润滑与密封系统故障，精准锁定故障核心区域。2. 电气与性能专项检测
采用专业精密检测设备，实测主轴电机三相电阻数值2.384Ω，PTC热敏阻值180Ω，三相绝缘电阻≥500MΩ，电气线路性能正常，无漏电、绕组老化、相位异常问题，排除电气系统故障，精准区分机械与电气故障点位。同时检测松夹刀状态、各类传感器信号，记录设备原始信号缺失问题，为后续整机调试校准提供数据支撑。3. 机械精度专项检测
依托高精度跳动检测仪、精密公差测试仪，对主轴核心精度参数全方位核验：实测U1/u1精度0.004mm、U2/u2精度0.003mm、R1/R2精度0.007mm、R3/R4精度0.010mm，多项精度参数超出原厂≤0.002mm、≤0.001mm公差标准；主轴初始实测锁刀拉力为0KN，夹持功能失效，结合轴承卡顿、旋转异响问题，精准判定机械磨损与精度衰减故障程度。4. 无损拆解与构件深度检测
在无尘洁净车间完成主轴无损拆解，全程专用工装辅助操作，避免二次损伤。逐一检测轴承组、轴芯、锥孔、轴承位、碟簧组件等核心配件，确认两组原厂轴承生锈卡顿、磨损失效，轴芯外圆、轴承位端面、锥孔存在磨损偏差，是本次故障的核心诱因，同时排查所有密封、连接构件，全面清除隐性故障隐患。四、标准化原厂级精密维修方案
1. 原厂精密陶瓷轴承更换
拆除两组完全失效、生锈卡顿的老旧轴承，更换全新SKF原厂7001CE/HCPA9ADGAVE393陶瓷高速轴承，严格匹配原厂参数规格（内径12mm、外径28mm、厚度8mm），按照原厂装配工艺、预紧参数精密装配校准，精准调试轴承工作游隙，彻底解决轴承卡顿、旋转阻力过大、高速异响问题，还原主轴高速运转平顺性与结构刚性。2. 轴芯与锥孔全维度精密修磨
针对轴芯工作面磨损、轴承位外圆与端面精度偏移、锥孔磨损失准问题，采用超精密修磨工艺，完成轴芯镀磨、锥孔修磨、端面精磨、前后轴承位外圆及端面精磨修复，精准修正圆度、同轴度、贴合精度，将所有精度参数校准至原厂公差标准，彻底解决加工抖动、精度超差问题。3. 密封系统全面整备换新
更换主轴全套老化密封配件，优化内部密闭防护结构，杜绝粉尘、磨屑、水汽侵入主轴内部，防止轴承、轴芯、锥孔等精密构件二次生锈磨损，保障主轴长期高速运行的洁净环境，延长设备使用寿命。4. 超精密动平衡校正
整机装配完成后，严格遵循ISO 1940-1标准执行G0.4级超精密动平衡校正，消除配件更换、拆装带来的转子微量失衡，从根源规避高速振动、精度漂移问题，保障主轴超高转速运行稳定性。5. 分级升速跑合+全项终检校准
采用70000rpm-100000rpm逐级升速、分段负载跑合测试，全程实时监测主轴温度、震动、运转平顺性，复测径向跳动、轴向窜动、绝缘性能、运行电流等核心参数，所有指标达标后方可出厂，确保设备满负荷稳定运行。五、维修后实测数据（达标出厂）
本次维修严格执行原厂检测标准，修复后所有核心精度、运行参数全部达标，实测数据如下：静态精度：径向跳动0.001mm（原厂≤0.002mm）、轴向窜动0.001mm（原厂≤0.002mm），精度完全达标
70000rpm运行测试：前后轴承温度22℃/23℃，壳体温度22℃，前后端震动0.3mm/s、0.1mm/s，运行平稳无异响
80000rpm运行测试：整机温度稳定，前后端震动0.3mm/s、0.2mm/s，无抖动、无温升异常
90000rpm运行测试：前后端震动0.38mm/s、0.27mm/s，温度恒定，运转状态优异
100000rpm满速测试：前端震动0.47mm/s、后端0.1mm/s，远低于行业≤2.00mm/s标准，满负荷运行稳定无偏差
辅助性能：保护气幕正常，冷却气密检验合格，电气性能稳定，无任何故障报警
六、维修总结与服务优势
本次Kessler凯斯勒000.673.603高速电主轴维修，精准解决设备轴承卡顿生锈、高速异响、加工精度超差、运转不稳等核心故障。通过原厂SKF陶瓷轴承更换、全维度精密修磨、动平衡校正、密封系统整备等标准化维修流程，全面恢复主轴超高转速稳定性、精密加工精度与机械刚性，彻底解决工件加工合格率低、设备停机故障问题。我们专注高端高速电主轴维修多年，精通Kessler凯斯勒、HSDC、英迪克马等各类品牌精密主轴故障修复，针对轴承磨损卡顿、精度超差、电气故障、夹持失效、高速抖动等各类问题，均可实现原厂级精度修复，5天极速完工、7天加急交付，所有维修配件保真、检测数据可溯源、修复效果有保障，支持拆机检测、实地试车，助力企业快速恢复量产、提升加工精度与生产效率！
