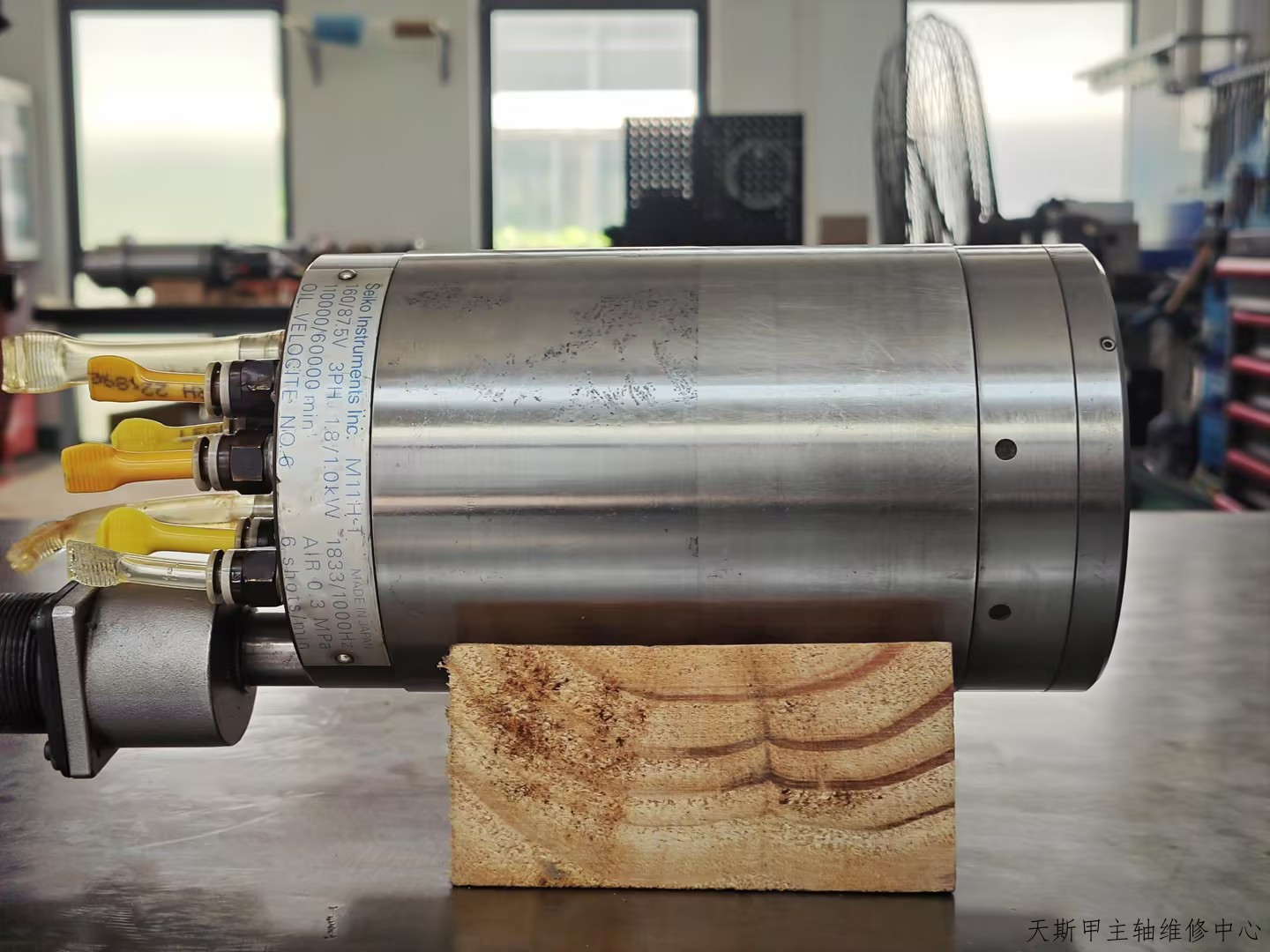

日本TOYO电主轴的技术优势与行业应用

日本TOYO电主轴以其12万转/分钟的超高速性能，成为汽车燃油喷嘴高精度磨削的核心设备。其技术优势主要体现在以下三方面：

高速稳定性：采用混合陶瓷轴承（Si3N4材质）与油雾润滑系统，摩擦系数降低40%，即使在满负荷工况下，温升可控制在≤50℃，避免热变形导致的精度损失。

纳米级动态精度：转子经G0.4级动平衡校正（ISO 1940标准），配合气密封结构，径向跳动≤1μm，满足燃油喷嘴≤2μm的圆度加工要求。

智能监测系统：内置振动、温度、功率三合一传感器，支持实时数据采集与异常预警（如轴承磨损阈值设定为8kHz高频振动）。

然而，长期超高速运转会导致轴承滚道微裂纹、润滑脂碳化等问题，进而引发零件圆度超差。天斯甲主轴维修中心通过300+例同类案例，总结出针对TOYO电主轴的标准化维修方案。


TOYO电主轴拆解与精密检测流程

天斯甲主轴维修中心采用四级诊断体系，确保故障精准定位：

预检分析：

使用离线振动分析仪（SKF Microlog）采集空载频谱，识别轴承故障特征频率（BPFO/BPFI）；

红外热成像仪检测温升异常区域（精度±1℃）。

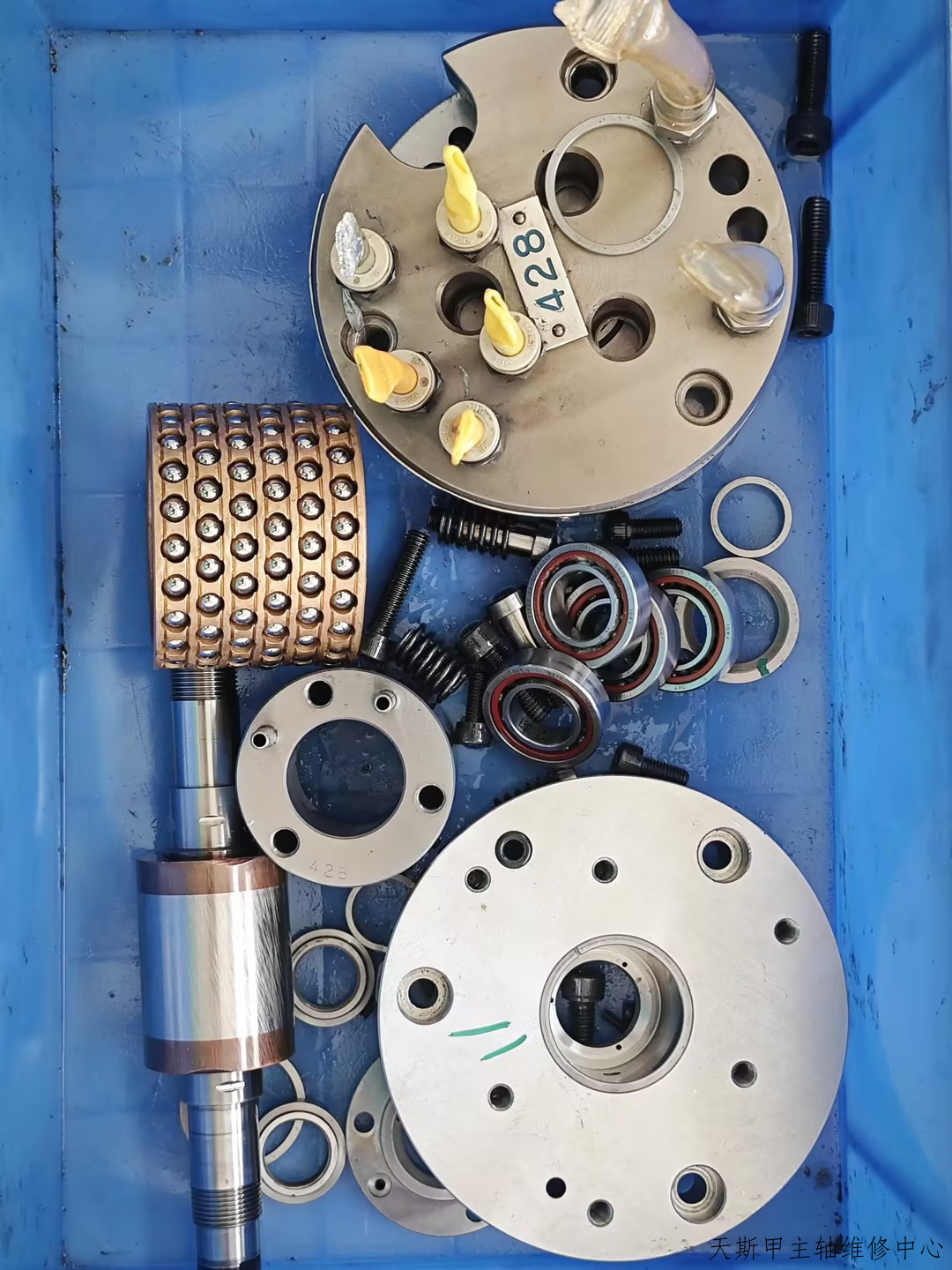

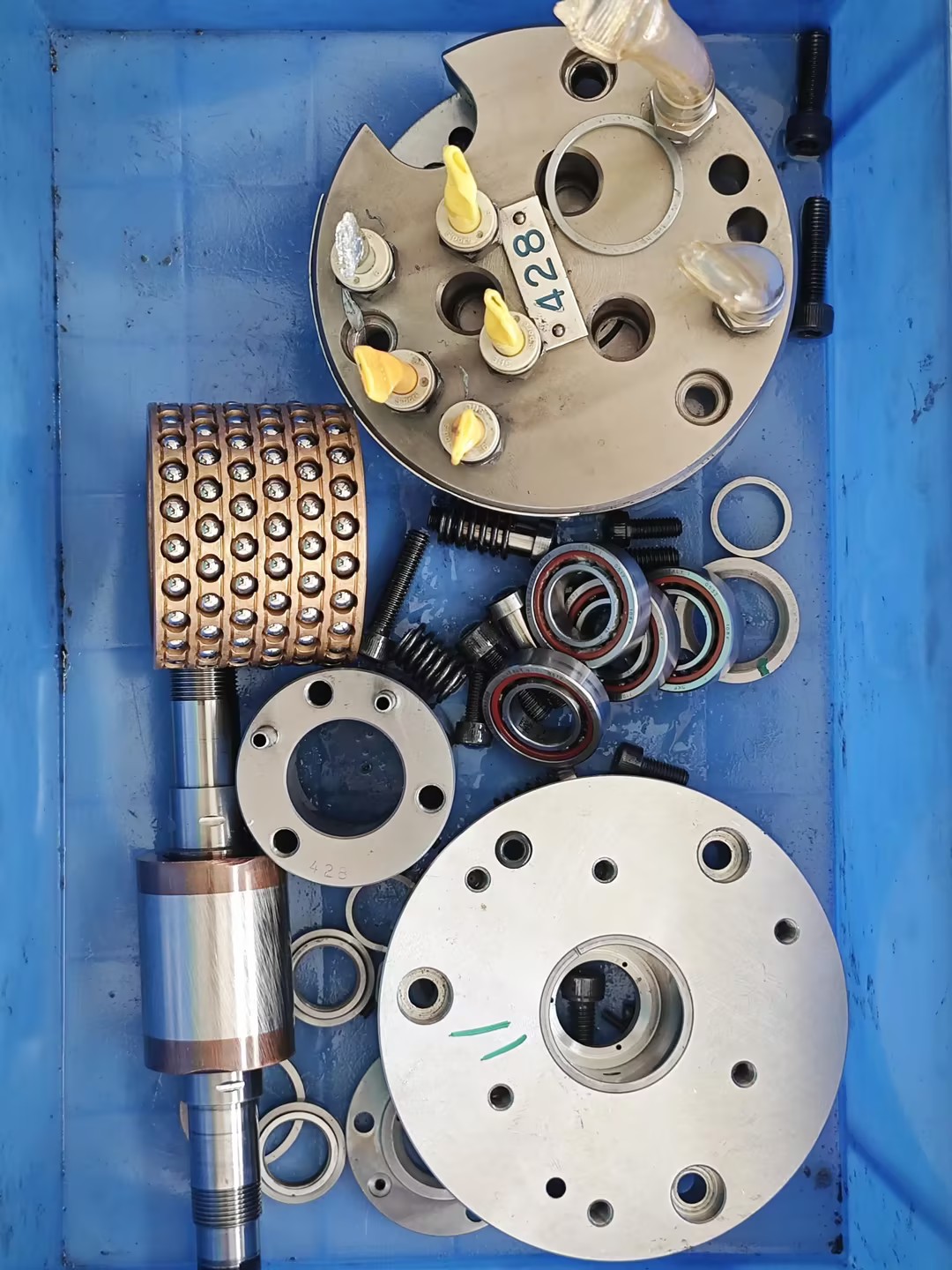

无损拆解：

采用定制液压拉拔工具与感应加热装置（控温范围50-120℃），避免暴力拆解导致轴颈划伤。

核心部件检测：

轴承检测：白光干涉仪测量滚道磨损量（报废标准＞0.8μm）；

转子检测：激光对中仪检测弯曲度（阈值≤3μm/m）；

绕组检测：Megger绝缘测试仪验证耐压性能（＞100MΩ）。

三维建模：通过CMM三坐标测量机重建主轴形位公差，生成数字化维修档案。


轴承深度清洗与纳米级装配工艺

针对TOYO电主轴轴承的精密修复需求，天斯甲主轴维修中心独创五步工艺：

多级清洗：

粗洗：60℃航空煤油循环冲洗（流量20L/min），去除硬质颗粒；

精洗：40kHz超声波清洗+真空干燥（残留物＜0.05mg/cm²）。

润滑优化：

根据转速匹配Klüber Isoflex NBU15油脂，填充量精确至±0.005g。

低温装配：

轴承在-196℃液氮中冷缩，轴颈加热至80℃，实现-2μm过盈配合。

预紧力控制：

应变片实时监测轴向预紧力（目标值135N±5%）。

洁净度管理：

全过程在ISO Class 4无尘室（≤10颗/立方米≥0.3μm颗粒）完成。

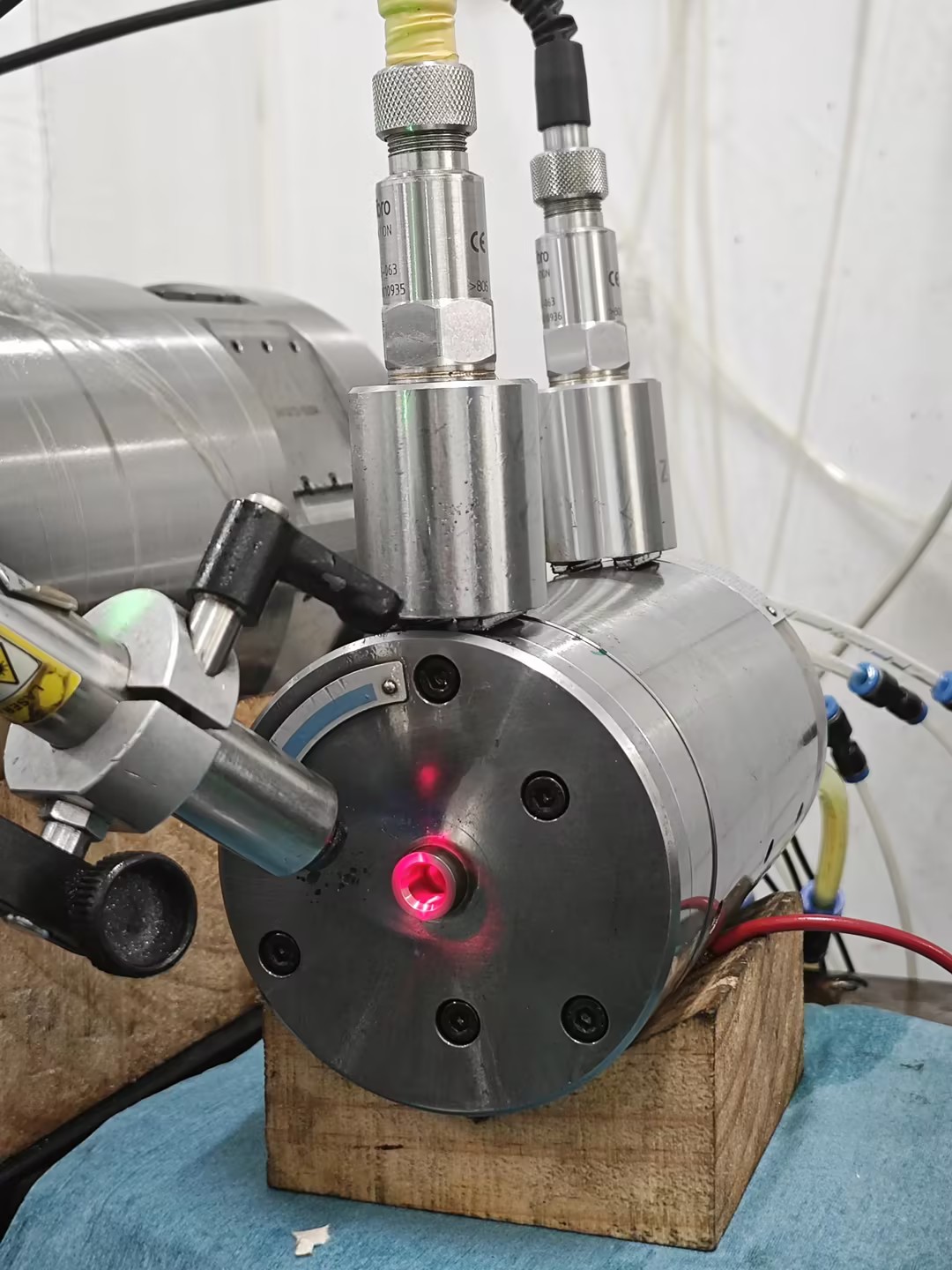

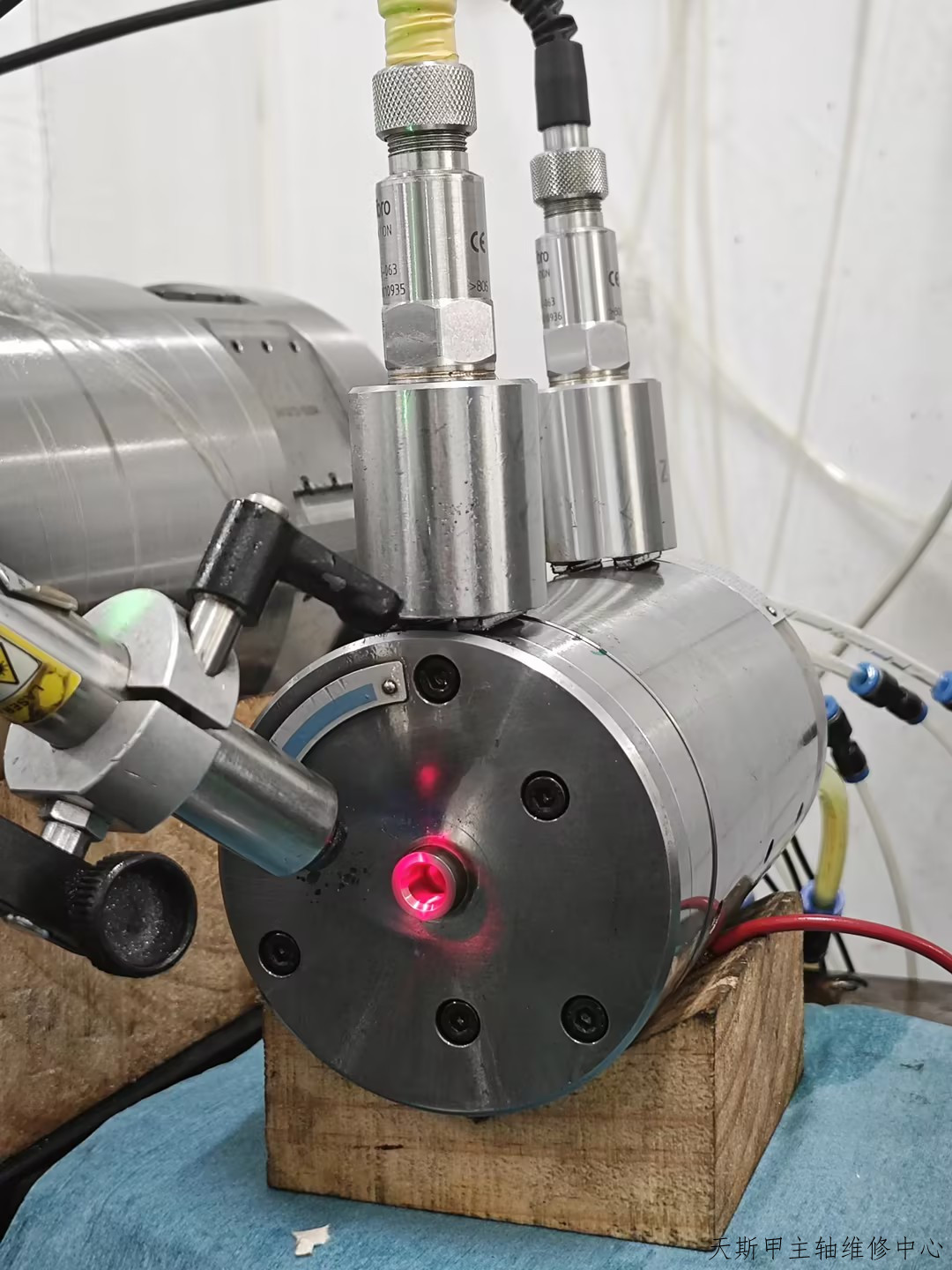

全工况模拟测试与动平衡校正

天斯甲主轴维修中心通过三阶段测试确保修复后性能达标：

梯度跑合测试：

0-8万转：阶梯升速（每2万转/10分钟），磨合轴承表面微凸体；

8-12万转：恒功率负载运行1小时，温升阈值＜65℃。

双平面动平衡校正：

使用申克VM-30动平衡机，在12万转下采集振动相位数据；

通过配重算法添加钨合金螺钉（精度0.01g），平衡等级达G0.4。

加工仿真验证：

接入西门子840D系统执行实际加工程序，马尔XC65轮廓仪检测工件圆度≤1.5μm。
